次高壓減溫減壓裝置用途及簡述
一、用途：
本裝置將新蒸汽的壓力p1和溫度t1（P1≤5.4MPa t1≤485℃）降低到用戶需要的各種壓力p2和溫度t2要求。
二、系統簡述：
本裝置由減壓系統，減溫系統，安全保護裝置和自動控制裝置所組成。
減壓系統—由減壓閥和節流孔板通過執行機構來實現。
減溫系統—采用通過帶有執行機構的，可調噴咀噴水減溫方式來實現蒸汽溫度的調節。
安全保護裝置—是直接采用沖量安全裝置（由主安全閥和沖量安全閥組成）或彈簧安全閥來實現，當二次壓超過規定值時，將壓力超過
部分的蒸汽排向大氣，從而使二次壓力保持在允許值內。
自動控制裝置—配用我廠生產的RKG—□□□□型蒸汽壓力、溫度控制裝置，新蒸汽通過本裝置能使二次蒸汽參數保持在所需的穩定值。
三、訂貨須知：
1. 產品名稱：次高壓減溫減壓裝置
2. 簽訂合同必須寫明下列參數：流量Q（即減溫減壓后流量）；一次蒸汽壓力p1，溫度t1；二次蒸汽壓力p2，溫度t2；減溫水壓
力Pb（Pb≥P2+0.5MPa））減溫水溫度tb。
3. 控制方式：按需要選擇自動控制裝置的型號。
4. 對于二次蒸汽質量要求較高的使用場合，二次蒸汽溫度應大于飽和溫度5~10°。
5. 按用戶需要可接受特殊訂貨。
6. 圖中標志
為本廠供貨范圍。

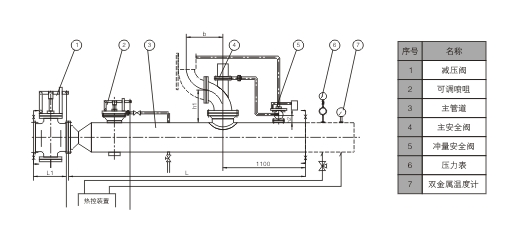

次高壓減溫減壓裝置系列總圖（一套沖量安全閥）
注：本公司可提供角行程執行機構亦可提供直行程、氣動或其它執行機構。

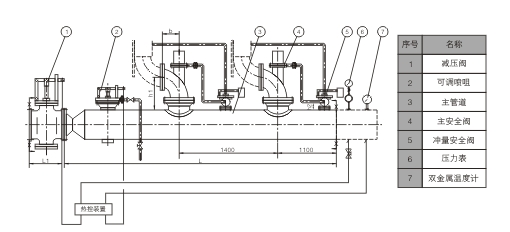

次高壓減溫減壓裝置系列總圖（二套沖量安全閥）
注：本公司可提供角行程執行機構亦可提供直行程、氣動或其它執行機構。
